조인의 종류와 원리

조인(JOIN)

하나의 테이블이 아닌 두 개 이상의 테이블을 묶어서 하나의 결과물을 만드는 것



MySQL에서는 JOIN, MongoDB에서는 lookup 이라는 쿼리로 처리한다. 하지만 MongoDB의 lookup은 성능이 떨어지므로 지양해야 한다.



따라서 여러 테이블을 조이하는 작업이 많을 경우 관계형 데이터베이스를 써야 한다.





조인의 종류

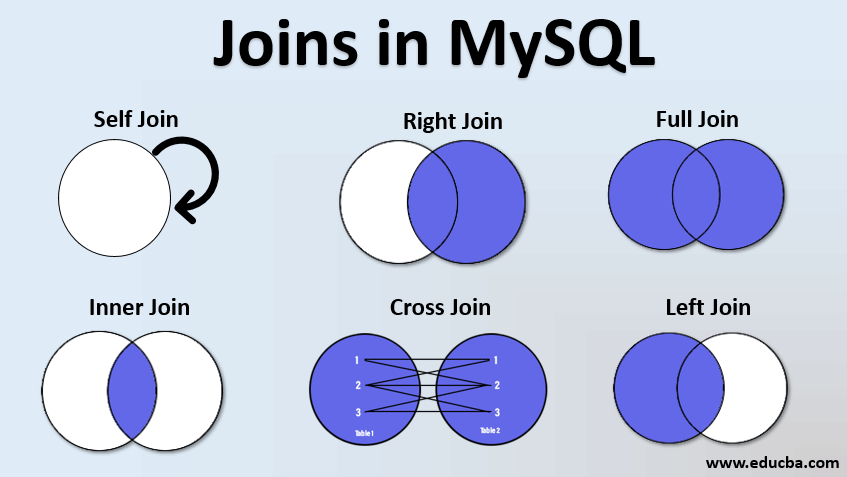

조인의 종류



셀프 조인, 오른쪽 조인, 합집합 조인, 교집합 조인, 교차 조인, 왼쪽 조인이 있는데 중요한 내부 조인, 왼쪽 조인, 오른쪽 조인 합집합 조인에서 알아 보겠다.



참고하면 좋은 사이트 : SQL JOIN 시각화 사이트 : https://sql-joins.leopard.in.ua/

SQL Joins Visualizer



A는 왼쪽 테이블이라 하고 B는 오른쪽 테이블이라고 한다면



내부 조인(inner join)

왼쪽 테이블과 오른쪽 테이블의 두 행이 모두 일치하는 행이 있는 부분만 표기한다. 즉, 두 테이블 간에 교집합을 나타낸다.

SELECT * FROM TableA A
INNER JOIN TableB B ON
A.key = B.key



왼쪽 조인(left outer join)

왼쪽 테이블의 모든 행이 결과 테이블에 표기된다. 만약 테이블 B에 일치하는 항목이 없으면 해당 값은 null 값이 된다.

SELECT * FROM TableA A
LEFT JOIN TableB B ON
A.key = B.key



오른쪽 조인(right outer join)

왼쪽 조인과 마찬가지로 오른쪽 테이블의 모든 행이 결과 테이블에 표기된다. 즉, 테이블 A에서 일치하는 부분의 레코드와 함께 테이블 B를 기준으로 완전한 레코드 집합을 생성한다. 만약 테이블 A에 일치하는 항목이 없으면 해당 값은 null이 된다.

SELECT * FROM TableA A
RIGHT JOIN TableB B ON
A.key = B.key



합집합 조인(full outer join)

두 개의 테이블을 기반으로 조인 조건에 만족하지 않는 행까지 모두 표기한다. 즉, 양쪽 테이블에서 일치하는 레코드와 함께 테이블A와 테이블 B의 모든 레코드 집합을 생성한다. 이때 일치하는 항목이 없으면 누락된 쪽에 null 값이 포함되어 출력된다.

SELECT * FROM TableA A
FULL OUTER JOIN TableB B ON
A.key = B.key





조인의 원리



중첩 루프 조인(NLJ, Nested Loop Join)

중첩 for 문과 같은 원리로 조건에 맞는 조인을 하는 방법이며, 랜덤 접근에 대한 비용이 많이 증가하므로 대용량의 테이블에서는 사용하지 않는다.



예를 들어 "t1, t2 테이블을 조인하다." 라고 하면 첫 번째 테이블에서 행을 한 번에 하나씩 읽고 그다음 테이블에서도 행을 하나씩 읽어 조건에 맞는 레코드를 찾아 결괏값을 반환한다.



슈도코드

for each row in t1 matching reference key {
    for each row in t2 matching reference key {
        if row satisfies join conditions, send to client
    }
}



추가로 조인할 테이블을 작은 블록으로 나눠서 블록 하나씩 조인하는 블록 중첩 루프 조인(BNL, Block Nested Loop)라는 방식도 있다.



정렬 병합 조인(Sort Merge Join)

각각의 테이블을 조인할 필드 기준으로 정렬하고 정렬이 끝난 이후에 조인 작업을 수행하는 조인이다.

조인할 때 쓸 적절한 인덱스가 없고 대용향의 테이블들을 조인하고 조인 조건으로 <, > 등 범위 비교 연산자가 있을 때 사용한다.



해시 조인(Hash Join)

해시 테이블을 기반으로 조인하는 방법이다. 두 개의 테이블을 조인한다고 했을 때 하나의 테이블이 메모리에 온전히 들어간다면 보통 중첩 루프 조인보다 더 효율적이다.(메모리에 올릴 수 없을 정도로 크가면 디스크를 사용하는 비용이 발생한다.) 또한, 동등(=)조인에서만 사용할 수 있다.



MySQL의 해시 조인 단계는 빌드 단계, 프로브 단계로 나뉜다.



빌드 단계

입력 테이블 중 하나를 기반으로 메모리 내 해시 테이블을 빌드하는 단계이다.



예를 들어 persons와 countries라는 테이블을 조인한다고 했을 때 둘 중에 바이트가 더 작은 테이블을 기반으로 해서 테이블을 빌드한다.



또한, 조인에 사용되는 필드가 해시 테이블의 키로 사용된다. 아래 그림에서 'countries.country_id'가 키로 사용된다.



https://dev.mysql.com/blog-archive/hash-join-in-mysql-8/

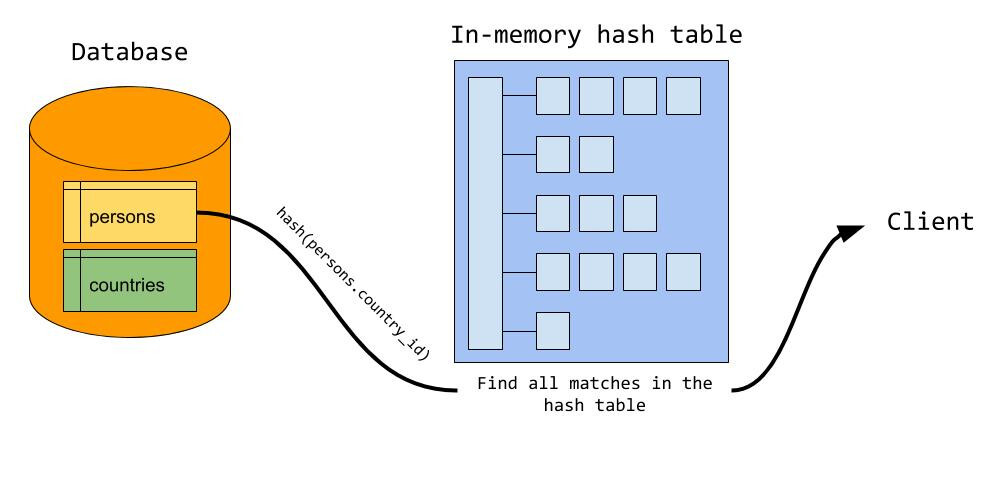

프로브 단계

레코드 읽기를 시작하는 단계이며, 각 레코드에서 'persons.country_id'에 일치하는 레코드를 찾아서 결괏값으로 반환한다.



이를 통해 각 테이블은 한 번씩만 읽게 되어 중첩해서 두 개의 테이블을 읽는 중첩 루프 조인보다 보통은 성능이 더 좋다. 참고로 사용 가능한 메모리양은 시스템 변수 join_buffer_size에 의해 제어되며, 런타임 시에 조장이 가능하다.

mysqlserverteam.com/hash-join-in-mysql-8











참고

https://dev.mysql.com/blog-archive/hash-join-in-mysql-8/

https://hoing.io/archives/14457#3

면접을 위한 CS 전공지식 노트 - 주홍철 저
